جامپر چیست؟

جامپر (Jamper) یک دستگاه الکتریکی کوچک است که از دو یا چند پین متصل به هم که توسط یک ماده پلاستیکی از یکدیگر جدا شده‌اند و یک جعبه جامپر تشکیل شده است. از جامپرها برای باز یا بسته کردن بخشی از یک مدار الکترونیکی استفاده می‌شود. همچنین می‌توان از آن به عنوان جایگزینی برای دیپ سوئیچ (DIP Switch) نیز استفاده کرد.

برای خرید جامپر از فروشگاه حمید الکترونیک، کلیک کنید.

جعبه جامپر از ماده‌ای رسانا ساخته شده که به راحتی جریان برق را از خود عبور می‌دهد. این ماده با یک بلوک پلاستیکی غیررسانا پوشانده شده است تا از ایجاد اتصال کوتاه تصادفی جلوگیری کند.

پین‌های الکتریکی رسانای جامپر به گونه‌ای بر روی PCB (مدار چاپی) نصب می‌شوند که به صورت عمودی نسبت به PCB قرار بگیرند. این پین‌ها در گروه‌هایی به نام بلوک‌های جامپر سازمان‌دهی شده‌اند. هر بلوک حداقل شامل یک جفت نقطه تماس است که این نقاط تماس می‌توانند با استفاده از جعبه جامپر بسته شوند.

عملکرد جامپرها

جامپرها شبیه به سوئیچ‌های روشن و خاموش هستند که در خانه‌های ما استفاده می‌شوند. به عنوان مثال، وقتی سوئیچ‌ها خاموش هستند، مسیر رسانا باز می‌شود و در نتیجه جریان برق به وسایل خانگی مانند چراغ، پنکه و ماشین لباسشویی نمی‌رسد. بنابراین، این وسایل روشن نخواهند شد. زمانی که سوئیچ‌ها را روشن می‌کنید، مسیر رسانا بسته می‌شود و در نتیجه جریان برق به وسایل خانگی مانند چراغ، پنکه و ماشین لباسشویی شروع به جریان می‌کند. بنابراین، این وسایل روشن می‌شوند.

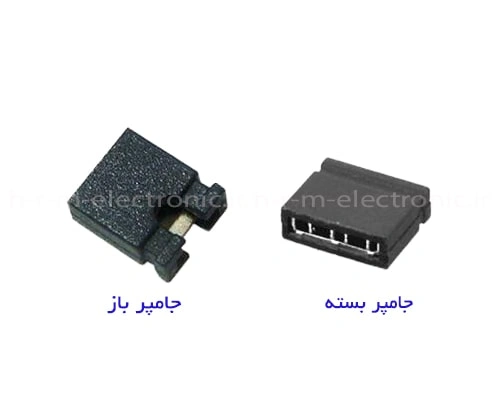

تفاوت جامپر باز و بسته

زمانی که حداقل دو پین با یک جعبه جامپر پوشانده می‌شوند، آن را جامپر بسته می‌نامند. و زمانی که پین‌ها با یک جعبه پوشانده نشده‌اند، به آن جامپر باز گفته می‌شود.

زمانی که پین‌های جامپر با یک جعبه جامپر بسته می‌شوند، اتصال الکتریکی بین پین‌ها برقرار می‌شود و تجهیزات دستور می‌گیرند که تنظیمات خاصی را فعال کنند. به زبان ساده، وقتی پین‌های جامپر با یک جعبه جامپر بسته می‌شوند، یک اتصال الکتریکی بین پین‌ها ایجاد می‌شود و بخشی از مدار الکترونیکی بسته می‌شود.

کاربردهای جامپرها

جامپرها کاربردهای فراوانی دارند از جمله:

• پیکربندی سخت‌افزارهای کامپیوتری (Computer Hardware Configuration):

از جامپرها برای پیکربندی تنظیمات دستگاه‌های جانبی کامپیوتر مانند مادربورد، کارت‌های صدا، هارد دیسک‌ها و سایر اجزا استفاده می‌شود. در کامپیوترهای قدیمی، کاربران باید جامپرها را به صورت دستی بر روی مادربورد تنظیم می‌کردند تا سرعت و ولتاژ CPU مشخص شود، اما از زمان آغاز به کار مدارهای چاپی (PCBs)، جامپرها در ساخت این مدارها مورد استفاده قرار می‌گیرند.

• اتاق ارتباطات (Communications Room):

کاربران از جامپرها برای اتصال فریم‌های توزیع فیبر نوری، ماژول‌های نوری، ترانسسیورهای فیبر نوری و سایر تجهیزات استفاده می‌کنند تا انتقال مؤثر سیگنال‌ها انجام شود.

• شبکه محلی (Local Area Network):

جامپر یکی از اتصالات رایج در شبکه‌های محلی است. کاربران از آن برای اتصال سوئیچ‌های فیبر نوری، روترهای فیبر نوری، کارت‌های شبکه فیبر نوری و سایر تجهیزات استفاده می‌کنند تا انتقال داده‌ها در شبکه محلی پشتیبانی شود.

• حسگر فیبر نوری (Optical Fiber Sensor):

در کاربرد حسگرهای فیبر نوری، کاربران از جامپر برای اتصال حسگرهای فیبر نوری و تجهیزات پردازش سیگنال فیبر نوری استفاده می‌کنند تا شناسایی و انتقال سیگنال انجام شود.

• صنعت نظامی (Military Industry):

در صنعت نظامی، از جامپر برای اتصال تجهیزات ارتباطی فیبر نوری، رادارهای فیبر نوری و غیره استفاده می‌شود تا اطلاعات محرمانه حفظ و ارتباطات نظامی پایدار بماند.

نقش جامپر چیست؟

نقش جامپرها در طراحی PCB و چیدمان مدار بسیار حائز اهمیت است. به طور خاص، نقش جامپرها عمدتاً شامل موارد زیر می‌شود:

اتصال مدار: جامپر می‌تواند انواع مدارهای پیچیده، از جمله چیپ‌ها، مقاومت‌ها، خازن‌ها و سلف‌ها را به هم متصل کند.

جداسازی در مدار: در مدارهای پرقدرت، جامپرها می‌توانند نقش جداسازی را ایفا کنند، از تداخل سیگنال جلوگیری کنند و به این ترتیب ثبات و عملکرد مدار را بهبود بخشند.

حل مشکل چیدمان مدار: در چیدمان مدار، جامپر می‌تواند مشکلاتی را که در آن‌ها اتصال مدار بین اجزا امکان‌پذیر نیست، فاصله بین اجزا بیش از حد است، و یا تعداد پین‌های اجزا نادرست است، حل کند.

مزایای استفاده از جامپرها

• انعطاف‌پذیری بالا: کاربران می‌توانند جامپرها را بسته به تجهیزات و پروژه‌های مختلف انتخاب و جایگزین کنند، که این امر به قابلیت تغییرپذیری و نگهداری تجهیزات ارتباطی کمک می‌کند.

• نصب آسان: جامپرها از اتصالات پلاگین استفاده می‌کنند که نصب و جداسازی آن‌ها سریع و آسان است. این ویژگی می‌تواند زمان و کار لازم برای عیب‌یابی تجهیزات را به طور قابل توجهی کاهش دهد.

• کیفیت بالای سیگنال: جامپرها از مواد سیم فلزی ساخته شده‌اند که این امر سبب می‌شود کیفیت انتقال سیگنال در آن‌ها بالاتر و پایدارتر باشد و به راحتی تحت تأثیر تداخل و افت سیگنال قرار نگیرند.

سیم جامپر چیست؟

در بردهای مدار تک لایه، یک قطعه کوتاه از سیم بین یک جفت نقطه لحیم‌کاری می‌شود. به این سیم‌ها جامپر گفته می‌شود. اما بر خلاف جامپرهای معمولی، این جامپرها مانند سوئیچ عمل نمی‌کنند. این سیم‌های جامپر برای بستن دائمی دو نقطه در یک مدار استفاده می‌شوند.

سیم‌های جامپر معمولاً برای حل مشکلات طراحی الکترونیکی در مدارهای چاپی به کار می‌روند. آن‌ها اتصالاتی را فراهم می‌کنند که نیازمند مسیریابی مسیرهای رسانا هستند.
