کانکتور PH چیست؟

کانکتور PH یک نوع کانکتور مینیاتوری سیم به برد است که با فاصله گام ۲.۰ میلی‌متر طراحی شده و دارای یک ردیف پین می‌باشد. این کانکتور برای اتصال با چگالی بالا بین سیم‌های داخلی و مدارهای چاپی به کار می‌رود. ویژگی‌های کانکتور PH شامل اندازه کوچک، قابلیت اطمینان بالا در اتصال و قیمت مناسب است که آن را برای استفاده در پروژه‌های مختلف از سایر کانکتورهای مشابه، متمایز می‌کند.

مشخصات فنی کانکتور PH

این کانکتور دارای مشخصات فنی زیر می‌باشد:

• فاصله گام: فاصله بین پین‌های یک کانکتور که به فاصله گام معروف است، در کانکتور PH به اندازه 2.00 میلی متر (0.079 اینچ) می‌باشد.

در صورتیکه برای پروژه خود نیاز به کانکتور با ابعاد کوچکتر دارید می‌توانید از کانکتورهای SH استفاده نمایید.

• تعداد پین: تعداد پین‌های این کانکتور از ٢ تا ١۶ پین برای استفاده‌های گوناگون، متغیر است.
• جریان و ولتاژ نامی: جریان نامی کانکتور ph در هر پین برابر با ٢ آمپر و ولتاژ نامی آن ١٠٠ ولت AC/DC می‌باشد.

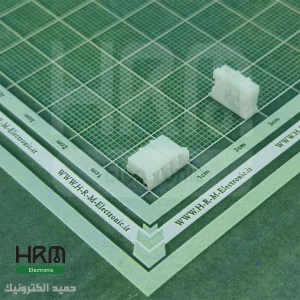

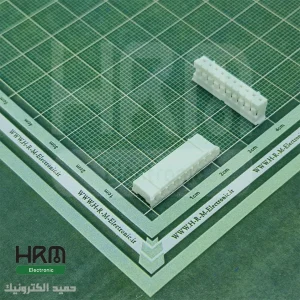

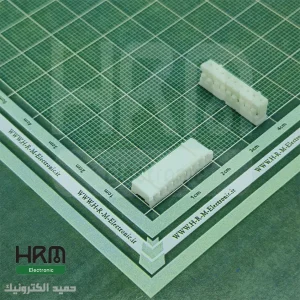

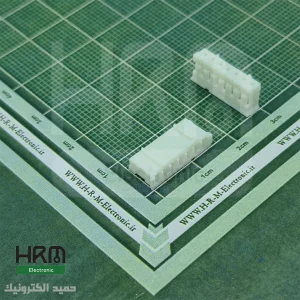

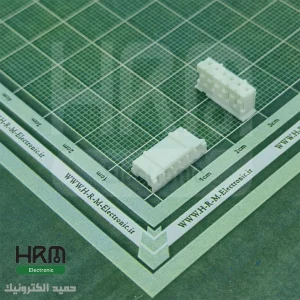

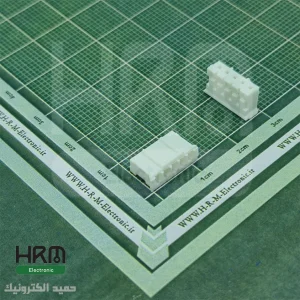

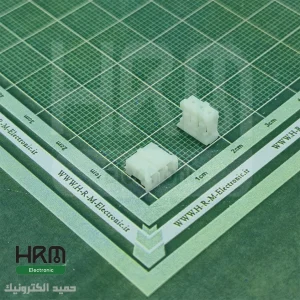

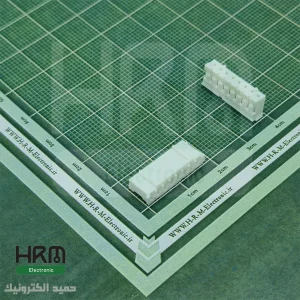

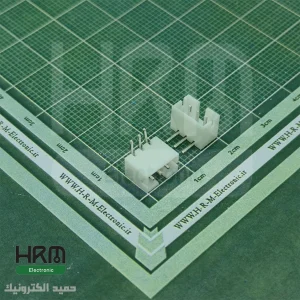

• انواع کانکتور PH: کانکتورهای PH در هر دو نوع SMT و سوراخ‌دار موجود هستند که آنها را برای کاربردهای مختلف مناسب می‌کند. انواع سوراخ‌دار که شامل کانکتورهای PH مادگی، نری صاف، نری رایت و نری بین راهی هستند و نوع SMT که شامل کانکتور نری SMD می‌باشد.
• قابلیت قفل‌شدن: کانکتورهای PH دارای مکانیزم قفل اصطکاکی هستند که به حفظ اتصال بین مادگی و نری کمک می‌کند. این امر آنها را برای کاربردهایی که لرزش یا سایر عوامل خارجی می‌توانند باعث شل شدن اتصال شوند، ایده‌آل می‌کند.

کاربردهای کانکتور PH

• این کانکتورها به دلیل توانایی تحمل جریان‌های متوسط ​​و دسترسی گسترده، اغلب در اتصالات باتری، مانند باتری‌های LiPoly در مدل‌های RC و چاپگرهای سه‌بعدی، مورد استفاده قرار می‌گیرد .
• این کانکتور در بسیاری از مدارات الکترونیکی، از جمله بردهای توسعه و ربات‌ها، استفاده می‌شود.
• افراد علاقه‌مند به ساخت پروژه‌های الکترونیکی می‌توانند از این کانکتور برای اتصالات ساده و مطمئن استفاده کنند.
• در برخی از لوازم خانگی و تجهیزات الکترونیکی، به عنوان یک گزینه مناسب برای اتصالات به‌ کار می‌رود.
